製品の説明

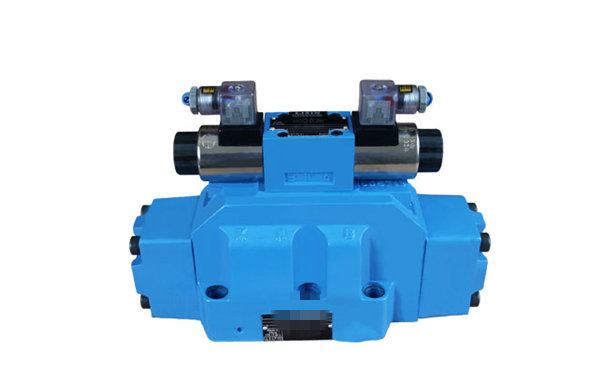

方向制御を用いる WEH 電子油圧 Rexroth の弁
電気流体式に作動する方向スプール弁のタイプ WEH
WEH32 電気流体式の方向制御弁
方向スプール弁は conrol に開始、停止使用され、流量の方向およびこうして進行方向または地位の掌握（シリンダーか油圧モーター）は determind です。 弁は subplate とともにあらゆる位置の油圧回路に取付けることができます。
接続の表面は弁によって含まれている O リングによって密封されます。
操作の記述
方向弁は軸線に沿って移動がハウジング 1.の港 A、B、P または T を分けるか、または接続する制御スプール 2 の位置の変更によって転換します。
試験弁 4 で 1 つのばねの部屋 6 に供給される圧力は主要なスプールの表面で機能し、こうして主要なスプールは中立位置から移ります。
主制御のスプールはばね 4 までにセンター・ポジションで握られますか、または（試験弁で）両方のスプールの表面に影響を与える水圧によって水力で行います。
機能を集中させる袖 7 のサーブの集中。
試験弁は緊急ボタン 8.が装備されているかもしれないソレノイド 5 によって電気で作動します。 任意緊急ボタンは操縦者の操作を可能にします
処分である試験水圧に応じる活発化のない弁。
方向弁は試験チョークの調節 9.を与えられるかもしれません。
技術的なデータ
| 油圧液体 | 鉱油、隣酸塩エステル | |
| 必須のろ過 | 16 までの mm （10 の mm 推薦される） | |
| 流動温度較差 | 243 - 343 K | |
| わずかな流動粘着性 | 臨時雇用者の 37 mm2。 328 K の | |
| 粘着性の範囲 | 2.8 から 380 mm2/s | |
| 最適働く温度（タンクで流動） | 313 - 328 K | |
| 重量 | 最高の 51 の kg | |
最高の操作圧力
-港 A、B、H-4WEH 32、4WEH 32 のための 28 MPa のための P 35 MPa で…
-港 T 25 MPa で…
試験液体リターン Y = 外面
試験液体リターン Y = 内部
（集中する 3 位置弁ばね 2 位置弁） 16 MPa
内部試験液体リターン
（水力で集中する 3 位置弁）
最低の試験圧力
試験流動供給 X = 外面
試験流動供給 X = 内部
三位方向弁の pst = 0.8 MPa
二段式方向弁ばねは pst を = 1.0 MPa 集中させました
二段式方向弁は水力で pst = 0.5MPa を集中させました
試験流動供給 X = 内部
スプールのために G、H、F、S、T をタイプします（による前荷弁でまたは適した
高い流動度）
最高の試験圧力 25Mpa
電気関係:
