詳細情報 |
|||
| ブランド: | SH油圧 | モデル: | MA-DHZO---AES---PS---0 7 1 - S 5 */* **/* |
|---|---|---|---|
| 証明: | ISO9001 | サイズ: | 06-10 |
| フロー: | 105L/min | 操作圧力: | 315Bar |
| 標準または非: | 標準 | PD (W): | 油圧 |
| メディア: | オイル | 構造: | コントロール |
| Msterial: | キャスティング | 圧: | 高圧 |
| 温度: | 正常な温度 | 原産地: | 中国 |
| アプリケーション: | 油圧装置 | 環境のtemprature: | -20-60 |
| 条件: | 新しい | パッケージ: | 標準的な packge |
| 保証: | 一年 | ||
| ハイライト: | 比例した安全弁,油圧リリーフ バルブ |
||
製品の説明

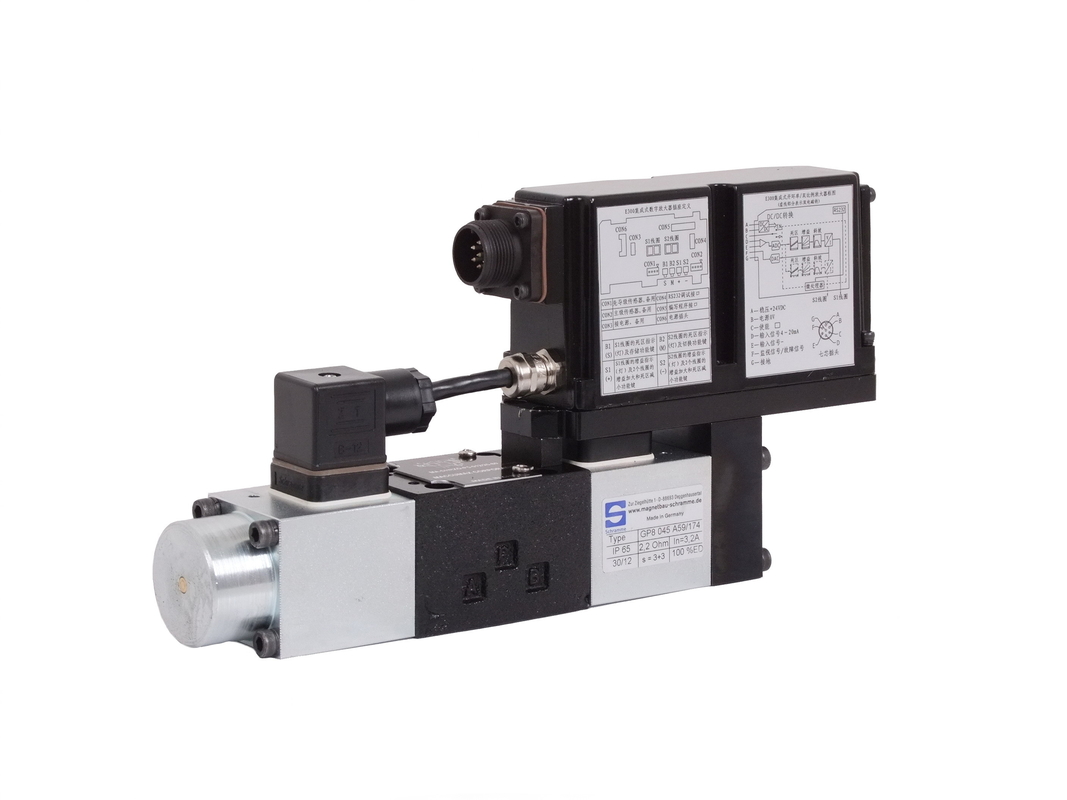

MA-DHZO MA-DKZOR油圧比例した弁06の-10流れ105L/MIN P=30bar
油圧特徴（50'で鉱油ISO VG 46にc基づいて）
|
油圧記号
|
||||||||
| 弁モデル | DHZO | DKZOR | ||||||
| スプールの重複 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| スプールのタイプおよびサイズ（2） | L14 | L1 | S2 | S3、L3、D3 | S5、L5、D5 | S3、L3、D3 | S5、L5、D5 | |
| 圧力限界[棒] | 港P、A、B=350;T=210 （外的なdrain/Yとの250 | 港P、A、B=315、T=210 （250/Y） | ||||||
| 最大流（1） [l /min] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| P= 10棒（P-T） | ||||||||
| P= 30棒（P-T） | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| P=70bar （P-T） | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| 応答時間（4） [氏] |
< 30=""> |
< 40=""> | ||||||
| ヒステリシス[%] | < 5=""> | < 5=""> | ||||||
| 反復性 | + 1% | + 1% | ||||||
注:
パフォーマンス データの上でAtosの電子運転者とつながれる弁を見ますセクション2を参照して下さい
方向比例した弁によって調整される流れは償われる圧力ではないです。従ってそれは負荷変化によって影響されます。costant異なったロード状態の下の調整された流れを保って、モジュラー圧力補正器は利用できます（タブを見て下さい。D150）
別のPのために、最大流はセクションの図表へ調和に14.2および15.2です
0-100%ステップ信号
